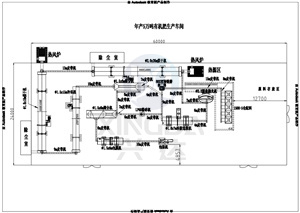

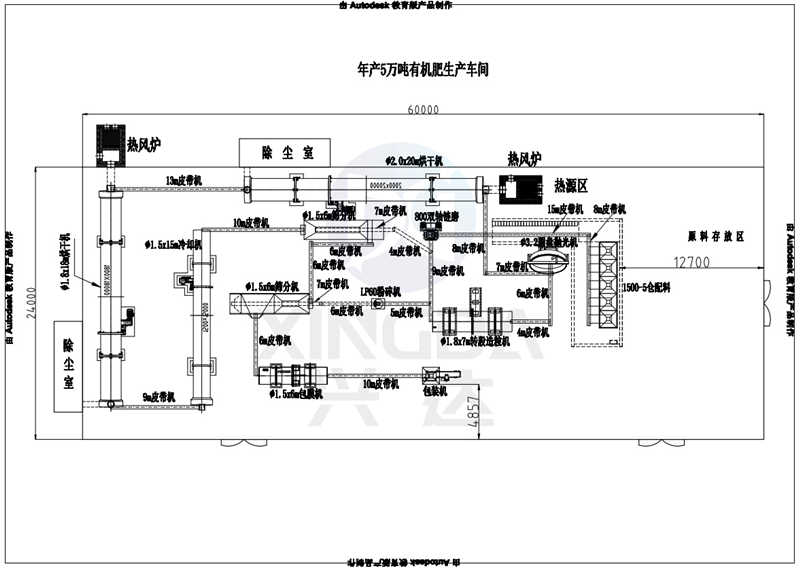

年产5万吨有机肥生产线工艺图

　　年产5万吨有机肥生产线造粒工艺

　　(1)粉碎

　　发酵存放1天后进行粉碎，将发酵好的有机料进行烘干、粉碎、筛分。

　　(2)复配与混合

　　在系列专用肥制作过程中，根据不同土壤状况及不同作物，添加无机养分以及浓缩有机质和微量元素性的矿物质，使肥料中含有多种植物生长所需的营养元素如氮、磷、钾、钠、锰、锌、铜等。根据配方将氮、磷、钾及发酵好的物料进行电脑配比搅拌，输送至造粒机进行造粒。有机与无机原料的配方按不同系列产品进行混合。在搅拌机内充分混匀。假如比例12%，约12吨。

　　(3)造粒

　　由于生物肥料的生产，以有机质为主，纤维素多、成形条件差，并添加有造肥功能的活细菌群、生产过程以不宜接触高温等特点。造料方式上不宜采用园盘造粒和转鼓造粒方法，因为这二种工艺，要求原料的粉碎细度高，造粒水分高，一般含水量要达到30%左右，为此烘干的负荷大，有效细菌损失也大，而且成球率低，(60%～70%左右)，生产过程中粉尘很大，操作环境很差，因此对于有机生物肥的生产，应以环境挤压法生产的比较好，环境挤压对原料粉碎要求低，成型率高(95%以上)，成开后颗粒含水量低，烘干的负荷很小，可以减少有效细菌的损失，粉尘小，操作环境较好。90吨的复合肥原料采用挤压造粒。原料进入造粒机中，加入适量的水或蒸汽、粘结成粒，造粒后物料通过皮带机送入烘干机进行干燥。颗粒直径为3.0-4.0mm，成粒率大于70%。
